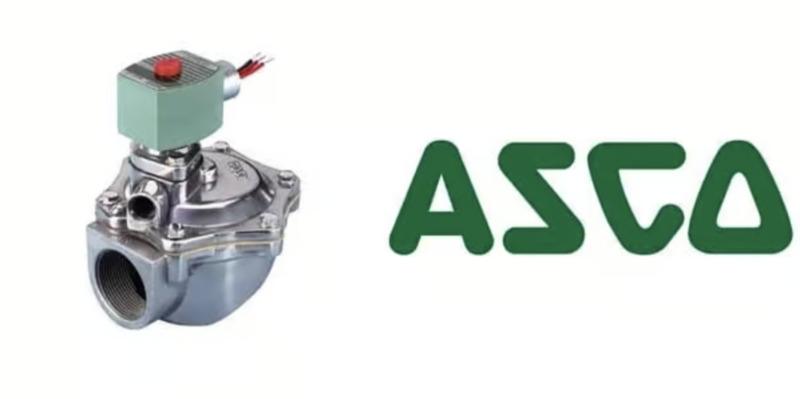

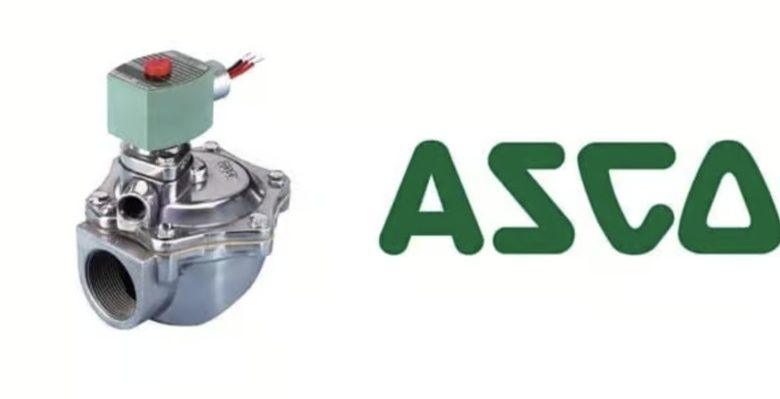

ASCO یکی از معروفترین برندهای جهانی در حوزه شیرهای برقی و کنترل سیالات است. این شرکت (مخفف Automatic Switch Company) در آمریکا فعالیت دارد و بیش از یک قرن سابقه دارد. در سال ۱۹۱۰ میلادی، ASCO اولین شیر برقی الکتریکی تاریخ را اختراع و به تولید رساند و از آن زمان تاکنون جزو پیشگامان این صنعت به شمار میآید. امروزه ASCO بخشی از گروه Emerson Industrial Automation محسوب میشود که با بهرهگیری از تجربه و امکانات جهانی، محصولات متنوع و باکیفیتی را به بازارهای صنعتی عرضه میکند. محصولات شیر برقی ASCO به دلیل سابقه طولانی و کیفیت بالای ساخت، در صنایع مختلف دنیا شهرت یافتهاند.
شیر برقی چیست و عملکرد کلی آن چگونه است؟
شیر برقی یک وسیله الکترومکانیکی است که با فعال شدن یک سیمپیچ الکتریکی (بوبین) کنترل میشود. این شیرها دارای اجزایی مانند سیمپیچ، هسته مغناطیسی (آرمیچر)، نشیمنگاه (سوپاپ) و فنر بازگرداننده هستند. وقتی جریان برق به سیمپیچ میرسد، هستهی مغناطیسی به داخل سیمپیچ جذب شده و فشار فنر را خنثی میکند؛ در نتیجه مسیر عبور سیال (گاز یا مایع) باز یا بسته میشود. برعکس، با قطع برق فنر هسته را به حالت اولیه باز میگرداند و مسیر سیال تغییر وضعیت میدهد. شیرهای برقی معمولاً در دو حالت اصلی طبقهبندی میشوند: حالت پیشفرض بسته (NC) که در حالت عادی (بدون برق) شیر بسته است و حالت پیشفرض باز (NO) که بدون برق شیر در وضعیت باز قرار دارد. علاوه بر این، شیرهای برقی از نظر مکانیزم عملکرد به دو دستهی عمل مستقیم و پایلوتدار (غیرمستقیم) تقسیم میشوند. در مدلهای عمل مستقیم، حرکت هستهی مغناطیسی مستقیماً جریان سیال را کنترل میکند، اما در مدلهای پایلوتدار یک شیر کوچک با میدان مغناطیسی روشن میشود که از اختلاف فشار سیال برای جابجایی شیر اصلی استفاده میکند. شیرهای برقی به دلیل سرعت پاسخ بالا، دقت کنترل مناسب و ساختار ساده، در بسیاری از کاربردهای صنعتی نقش اساسی دارند.
مزایا و ویژگیهای فنی شیر برقیهای ASCO
- دوام و عمر طولانی: شیرهای برقی ASCO از مواد باکیفیت مانند برنج و فولاد ضدزنگ ساخته میشوند و تحت آزمایشهای سختگیرانه قرار میگیرند. این موضوع عمر مفید بالای شیر را تضمین کرده و عملکرد قابل اعتمادی را در شرایط سخت محیطی فراهم میکند.
- تنوع بالای محصولات: ASCO مجموعه گستردهای از شیرهای دوطرفه، سهطرفه، چهارطرفه، زاویهای و مدلهای ویژهی آب داغ/بخار ارائه میدهد. این تنوع در ابعاد و پیکربندیها تقریباً تمام نیازهای کنترل سیالات را در صنایع مختلف پوشش میدهد.
- عملکرد در فشار و دمای وسیع: بسیاری از شیرهای ASCO برای کار در فشارهای بسیار بالا (از خلأ تا چندصد بار) طراحی شدهاند و برخی مدلها توان کار در دماهای بالا (مانند شیرهای آب داغ و بخار) را دارند. این شیرها حتی در شرایط محیطی سخت و دمایی بالا نیز عملکرد قابل قبولی ارائه میدهند.
- قابلیت نصب AC و DC: شیرهای ASCO در انواع مختلف برای ولتاژهای متفاوت برق (مثلاً ۲۴VDC، ۱۱۰VAC، ۲۲۰VAC و غیره) و فرکانسهای گوناگون عرضه میشوند. این ویژگی امکان تطبیق آسان با سیستمهای کنترلی مختلف را فراهم میکند.
- مصرف انرژی بهینه: در سریهای جدید شیرهای ASCO (مانند سری «RedHat»)، مدلهایی با مصرف انرژی بسیار کم (کمتر از ۱ وات) به بازار عرضه شدهاند. این شیرها با طراحی مغناطیسی بهینه، برای سیستمهای حساس به مصرف انرژی یا منابع تغذیه محدود (مثلاً باتری یا پنل خورشیدی) ایدهآل هستند.
- سرعت پاسخ و دقت بالا: شیر برقی ASCO پاسخ بسیار سریعی دارد و میتواند جریان سیال را با دقت بالا کنترل کند. این ویژگی در فرآیندهای خودکار صنعتی که نیاز به عملکرد سریع و کنترل دقیق دارند، اهمیت ویژهای دارد.
- استانداردهای ایمنی و حفاظتی: بسیاری از مدلهای ASCO دارای استانداردهایی مانند IP65 برای مقاومت در برابر غبار و آب، تاییدیههای UL و CE و حتی گواهیهای ضد انفجار (ATEX/IECEx) هستند. این امر باعث میشود بتوان از آنها در محیطهای پرخطر و نیازمند ایمنی بالا استفاده کرد.
- نگهداری و سرویس آسان: طراحی مدولار و امکان تعویض سریع قطعات فرسوده (مثلاً بوبین یا دیافراگم) در شیرهای ASCO، عملیات سرویس و نگهداری را بهسادگی انجامپذیر میکند و زمان توقف سیستم را کاهش میدهد.

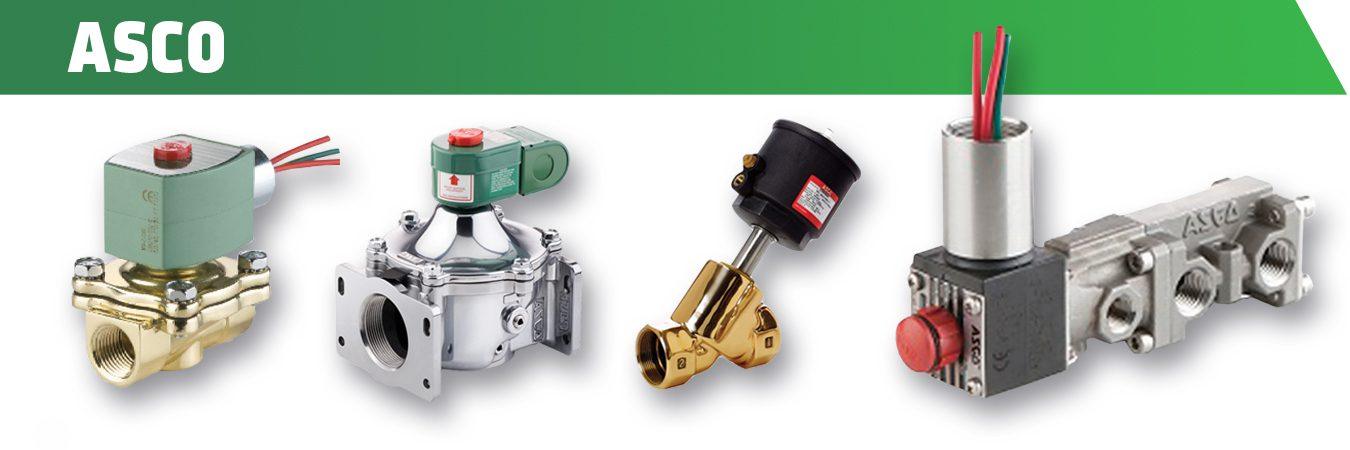

دستهبندی و مدلهای مختلف شیرهای برقی ASCO و کاربرد هر کدام
شیرهای برقی ASCO بر اساس نوع عملکرد و ساختار به چند دستهی اصلی تقسیم میشوند. هر دسته برای کاربردهای مشخصی طراحی شده و نمونههایی از هر کدام را در بازار میتوان یافت:
- شیرهای دوطرفه (2/2): این شیرها دارای دو پورت هستند (ورودی و خروجی) و میتوانند در وضعیت باز یا بسته قرار گیرند. از محبوبترین مدلها در این دسته میتوان به سریهای ۲۱۰/۸۲۱۰ (پایلوتدار عمومی) و ۸۲۶۲ (عمل مستقیم) اشاره کرد. این شیرها معمولاً برای کنترل جریان مایعات یا گازهای معمولی در خطوط هوا، آب و نفت به کار میروند.
- شیرهای سهطرفه (3/2): این شیرها سه پورت دارند و در دو وضعیت عمل میکنند. اغلب در سیستمهای پنوماتیک برای کنترل برگشت جریان یا عملکرد جکهای دوبل استفاده میشوند. برای مثال، سری ۸۳۲۰ (عمل مستقیم) و ۸۵۵۱ (شیر اسپولی کوچک) از مدلهای متداول سهطرفه ASCO هستند که در کاربردهایی مانند قطع و وصل جریان خروجی و سوئیچ بین دو مسیر به کار میروند.
- شیرهای چهارطرفه (4/2 یا 4/3): این شیرها معمولاً چهار پورت دارند و برای کنترل سیلندرهای هیدرولیک/پنوماتیک یا دستگاههای چندحالته مناسباند. سری ۸۳۴۲ یکی از شناختهشدهترین انواع چهارطرفه ASCO است که به شکل اسلاید (لغزنده) طراحی شده و با بوبین تکی یا دوبل عرضه میشود. این شیرها جریان بالایی را کنترل کرده و برای راهبری جکها و محرکهای صنعتی ایدهآل هستند.
- شیرهای زاویهای: مانند سری ۸۲۹۰، این شیرها طراحی زاویهای (Angle Body) دارند که در فضاهای محدود یا کاربردهای خاص مفید است. شیرهای زاویهای ASCO معمولاً چرخهی کاری بسیار بالایی دارند و برای شرایط پرفشار یا جریانهای دارای ذرات کوچک مناسباند.
- شیرهای مخصوص آب داغ و بخار: ASCO چندین مدل ویژه برای کاربرد در دماهای بالا (آب داغ و بخار) ارائه میکند. این شیرها بدنهای از جنس برنج یا استیل ضدزنگ دارند و میتوانند در دماها و فشارهای بالای خطوط بخار و آب گرم استفاده شوند. با استفاده از این سری، میتوان سیستمهای گرمایشی و بخار صنعتی را با اطمینان کنترل کرد.
موارد استفاده شیرهای برقی ASCO در صنایع مختلف
شیرهای برقی ASCO به دلیل ویژگیهای خاص خود در بسیاری از صنایع کاربرد دارند:
- نفت، گاز و پتروشیمی: در این صنایع که با سیالات خطرناک و خورنده کار میشود، نیاز به شیرهایی است که علاوه بر مقاومت در برابر خوردگی، دارای گواهیهای ضدانفجار باشند. شیرهای ASCO با متریال و پوشش مناسب، در خطوط انتقال نفت و گاز، پالایشگاهها و پتروشیمیها برای کنترل جریان گازهای طبیعی، هیدروکربنها و مواد شیمیایی سنگین استفاده میشوند.
- صنایع دارویی و غذایی: در فرآیند تولید دارو، غذا و نوشیدنی به خلوص و بهداشت بالا نیاز است. شیرهای استیل ضدزنگ ASCO با قابلیت شستوشوی آسان و طراحی بهداشتی در سیستمهای خطوط انتقال مایعات خوراکی، تجهیزات استریلکننده و سایر مراحل تولید نقش دارند تا آلودگی میکروبی کاهش یابد.
- صنایع خودروسازی و عمومی: در خطوط مونتاژ خودرو و سایر دستگاههای صنعتی، شیرهای برقی برای کنترل جکهای پنوماتیک و هیدرولیک، سیستمهای رنگپاشی و مونتاژ اتوماتیک به کار میروند. مدلهای مختلف دو و سهطرفه ASCO با عمر چرخه بالا در اتوماسیون خطوط تولید و کنترل ماشینآلات صنعتی کاربرد فراوان دارند.
- صنایع غذایی و آشامیدنی: شیرهای برقی با جنس مناسب (مثلاً استیل یا پلاستیکهای مخصوص) در خطوط تولید و پرکردن مواد غذایی و نوشیدنی استفاده میشوند. دوام بالا و امکان عملکرد در محیطهای شستشو شده، شیرهای ASCO را برای این صنایع مناسب میسازد.
- تصفیه آب و نیروگاهها: در تصفیهخانهها، نیروگاهها و سیستمهای آب و فاضلاب نیز از شیرهای ASCO برای کنترل جریان آب و بخار استفاده میشود. عمر طولانی و قابلیت اطمینان بالا باعث میشود شیرهای ASCO گزینهای ایدهآل برای این کاربردها باشند.
نکات مهم در انتخاب شیر برقی مناسب ASCO
برای انتخاب شیر برقی مناسب برند ASCO باید موارد زیر را در نظر گرفت:
- دبی و فشار مورد نیاز: ابتدا جریان سیال (دبی) و فشار کاری سیستم را مشخص کنید تا سایز و مدل مناسب را انتخاب نمایید. بزرگ یا کوچک انتخاب کردن شیر میتواند منجر به کارایی ناکافی یا مصرف انرژی اضافی شود.
- نوع سیال و مواد بدنه: جنس بدنه و قطعات داخلی شیر باید با سیال مصرفی سازگار باشد. برای سیالات خورنده یا خاص (نفتی، اسیدی، مواد غذایی و …) از جنسهای برنج، فولاد ضدزنگ یا پلاستیک مناسب استفاده کنید تا خوردگی یا آلودگی سیال رخ ندهد.
- ولتاژ و نوع برق تغذیه: مطمئن شوید ولتاژ و نوع برق (AC یا DC) شیر با سیستم برقی شما همخوانی داشته باشد. ASCO شیرهایی برای ورودیهای ۱۲/۲۴VDC، ۱۱۰/۲۲۰VAC و غیره ارائه میدهد؛ انتخاب درست ولتاژ برای ایمنی و عملکرد صحیح اهمیت دارد.
- دمای کارکرد و محیط: حداکثر دما و فشار کاری شیر را متناسب با شرایط محیطی (دمای اطراف، فشار خطوط) انتخاب کنید. برای دماهای بالا یا محیطهای ویژه (مثلاً کاربرد در فضاهای باز یا زیر صفر)، شیرهای مخصوص یا با کلاس حفاظتی مناسب را در نظر بگیرید.
- کارکرد (Normally Closed/Open): تصمیم بگیرید در صورت قطع برق شیر باید باز یا بسته باشد. برای کاربردهایی که در حالت برق قطع بودن مسیر باز باشد (مثلاً تخلیه اضطراری)، شیرهای NO مناسباند؛ و بالعکس برای حفظ ایمنی، شیرهای NC انتخاب شوند.
- نوع اتصال و نصب: نوع اتصال شیر (رزوهای، گلویی، فلنج یا نصب بر روی یونیت) را با توجه به سیستم خود انتخاب کنید. اطمینان حاصل کنید که اتصالها (NPT، BSP یا اینچی) با محل نصب همخوانی داشته باشند.
- سیکل کاری و وظیفه کاری: برای کاربردهای با کارکرد پیوسته (Duty Cycle بالا) یا سیکلکاری مکرر، شیرهایی با مشخصه فنی مناسب (مثلاً سریهای Heavy Duty یا مدلهای هوازی) انتخاب کنید تا عمر طولانی شیر تضمین شود.
- استانداردها و گواهیها: در صورت نیاز به استانداردهای خاص (مانند ضدانفجار، بهداشتی و …) به مشخصات فنی شیر توجه کنید و مدلهایی با گواهی معتبر انتخاب نمایید.
نصب، راهاندازی و نگهداری شیرهای برقی ASCO
- نصب: شیر را مطابق با جهتنمای روی بدنه نصب کنید و ورودی و خروجی آن را به درستی شناسایی نمایید. اتصالات را با آچار مناسب سفت کنید اما از فشار بیش از حد پرهیز کنید. پیش از نصب، مسیر لولهکشی را از ذرات جامد و آلودگیها پاک کرده و در صورت نیاز از یک صافی در ورودی شیر استفاده کنید.
- راهاندازی: قبل از اعمال فشار و برقکشی نهایی، اطمینان حاصل کنید ولتاژ تغذیه و نوع برق با مشخصات شیر مطابقت دارد. ابتدا شیر را بدون سیال و با فشار کم تحت ولتاژ قرار دهید تا عملکرد اولیه آن بررسی شود. پس از اطمینان از عملکرد صحیح (باز و بسته شدن درست) میتوان سیستم را در شرایط عملیاتی قرار داد.
- نگهداری: بهطور دورهای وضعیت آببندی شیر (دیافراگم، صندلی سوپاپ و اورینگ) را بررسی کنید و در صورت مشاهده فرسودگی یا نشت، نسبت به تعویض قطعات اقدام نمایید. فیلتر یا صافیهای تعبیهشده در مسیر ورودی را تمیز نگه دارید تا از ورود ذرات ریز به درون شیر جلوگیری شود. همچنین کویل برق شیر را از نظر افزایش دما یا صدای غیرعادی کنترل کنید؛ در صورت نیاز، با کاهش تناوب کلیدزنی یا تعویض کویل، از عملکرد بلندمدت شیر اطمینان حاصل کنید.
بررسی رایجترین مشکلات و راهحلهای آنها
- نشت سیال از شیر: ممکن است به علت فرسودگی دیافراگم یا اورینگها رخ دهد. در این صورت باید شیر را از مدار خارج کرده، قطعات آببندی را تعویض کرده و مهرههای محکمکاری را کنترل نمود. همچنین فشار ورودی را تنظیم کنید تا از ایجاد نشتی ناشی از فشار بالا جلوگیری شود.
- عدم عملکرد بوبین (کویل): اگر شیر به برق وصل است اما هسته شیر حرکت نمیکند، ابتدا از برقرار بودن ولتاژ صحیح و وضعیت درست سیمکشی مطمئن شوید. با مولتیمتر مقاومت کویل را اندازهگیری و در صورت سوختن یا قوس سیمپیچ، آن را تعویض کنید.
- گیر کردن هسته یا تاخیر در عمل: ورود ذرات جامد به داخل شیر یا فرسودگی فنر ممکن است باعث حرکت ناصحیح هسته شود. مسیر لولهکشی را بازرسی کرده و فیلتر ورودی را تمیز کنید. در صورت نیاز شیر را باز کرده و آلودگیهای داخلی را پاک نموده یا فنر را تعویض نمایید.
- سروصدای نامتعارف: صدای غیرعادی ممکن است از لق بودن کویل روی بدنه یا تنظیم نبودن هسته ایجاد شود. در صورت امکان کویل را بررسی کرده و در صورت لق شدن، مهره ثابتکننده را مجدداً تنظیم کنید. همچنین از محکم بودن لولهکشی و ثابت بودن شیر اطمینان حاصل کنید تا لرزش ناشی از جریان برطرف شود.
- گرم شدن بیش از حد کویل: اگر کویل شیر داغ میشود، ممکن است به دلیل ولتاژ اشتباه یا سیکل کاری پیوسته باشد. از اتصال صحیح برق مطمئن شده و در کاربردهای متناوب، از شیرهای با مشخصات مناسب یا کویل با توان بالاتر استفاده کنید.
چرا برند ASCO انتخاب مناسبی برای صنایع است؟
- سابقه طولانی و اعتماد: ASCO با بیش از یک قرن تجربه (از سال ۱۹۱۰) در صنایع مختلف شناخته شده است و حضور گسترده آن در پروژههای بزرگ صنعتی نشاندهنده اطمینان و کیفیت بالای محصولات است.
- کیفیت و دوام بالا: آزمونهای دقیق کیفیت و استفاده از متریال مرغوب، تضمین میکند که شیرهای ASCO در شرایط سخت صنعتی به خوبی عمل کنند و عمر مفیدی طولانی داشته باشند.
- گستردگی محصول: تنوع بالای شیرهای ASCO به مهندسان امکان میدهد دقیقاً بر اساس نیاز (نوع سیال، فشار، دما و کاربرد) مناسبترین شیر را انتخاب کنند و نیازی به جستجوی چندین برند مختلف نباشد.
- پشتیبانی جهانی و خدمات پس از فروش: به عنوان بخشی از گروه امریسون، Aکه پشتیبانی فنی و خدمات پس از فروش گستردهای در سراسر دنیا بهرهمند است. این امر دسترسی به قطعات یدکی و مشاوره تخصصی را تسهیل میکند.
- نوآوری و فناوری پیشرفته: ASCO در نوآوری محصولات پیشروست؛ برای مثال، تولید شیرهای برقی با مصرف پایین انرژی (سری Low Power) و توسعه طراحیهای دقیق و کارآمد، نشان میدهد این برند همواره بهروز است.
- استانداردهای بالای ایمنی: با داشتن مدلهای مقاوم در برابر انفجار و استانداردهای بینالمللی، استفاده از شیرهای ASCO امنیت عملیاتی بالایی را برای سیستمهای حساس به همراه دارد.
شیرهای برقی ASCO به عنوان محصولی با پیشینه طولانی، تنوع بالا و کیفیت ساخت مستحکم، انتخابی مطمئن برای پروژههای صنعتی محسوب میشوند. این شیرها با ارائه عملکرد دقیق و عمر طولانی، میتوانند کارایی سیستمهای کنترل سیالات را تضمین کنند. برای کسب اطلاعات بیشتر و مشاهده انواع مدلهای شیر برقی ASCO، میتوانید به صفحه محصولات شیر برقی در وبسایت Penomat.com مراجعه کرده یا با کارشناسان فروش و فنی پنومات تماس بگیرید. تیم تخصصی پنومات آماده است تا شما را در انتخاب و خرید شیر برقی مناسب راهنمایی کند و اطمینان دهد شیرهای خریداریشده با گارانتی و پشتیبانی مناسب در سیستم شما بهخوبی کار خواهند کرد.
